Nagrzewnice powietrza

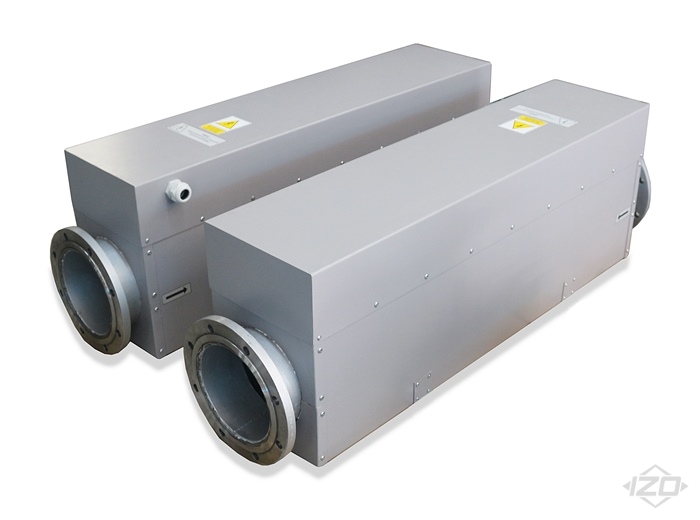

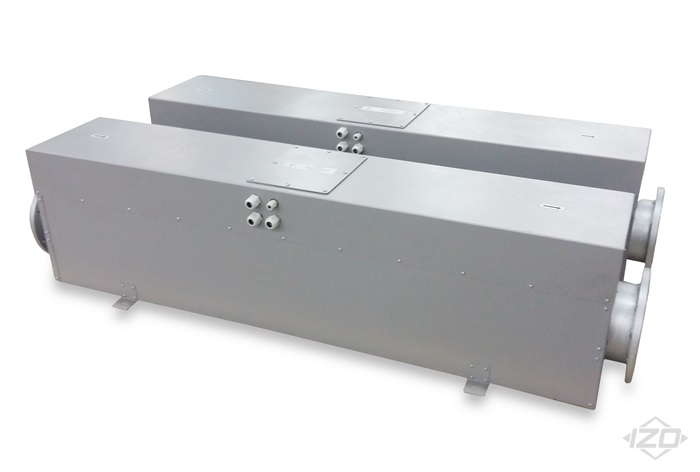

Produkujemy wysokotemperaturowe nagrzewnice powietrza będące źródłem ciepła w instalacjach przemysłowych. Maksymalna temperatura pracy to 200°C i 400°C a w wykonaniach specjalnych nawet do 900°C. Najważniejsze zalety to trwała i energooszczędna konstrukcja, modułowość rozwiązań oraz możliwość pracy w pełnej recyrkulacji powietrza.
Typowe zastosowania:
- podgrzewanie powietrza w instalacjach suszących (nawiewnych i komorowych),
- źródło ciepła dla komór grzewczych i procesów ciągłych (wygrzewanie, podgrzewanie, utrwalanie, obkurczanie, formowanie),
- elementy instalacji testowych, doświadczalnych,
- podgrzewanie powietrza w instalacjach doszczelniających (klapy, zawory),

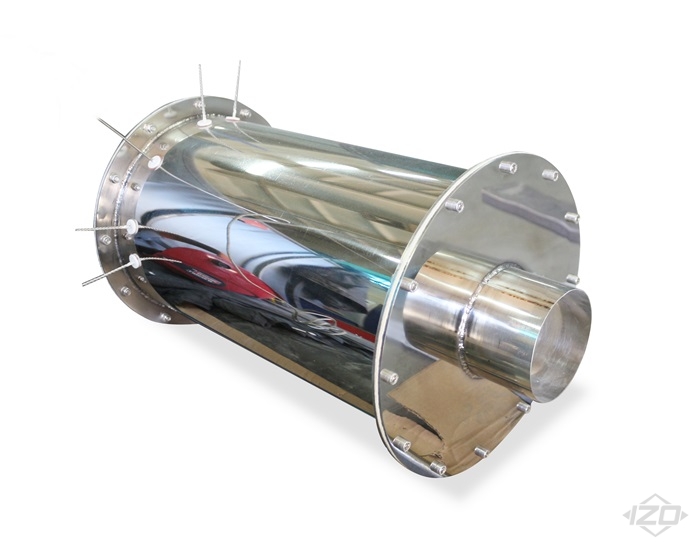

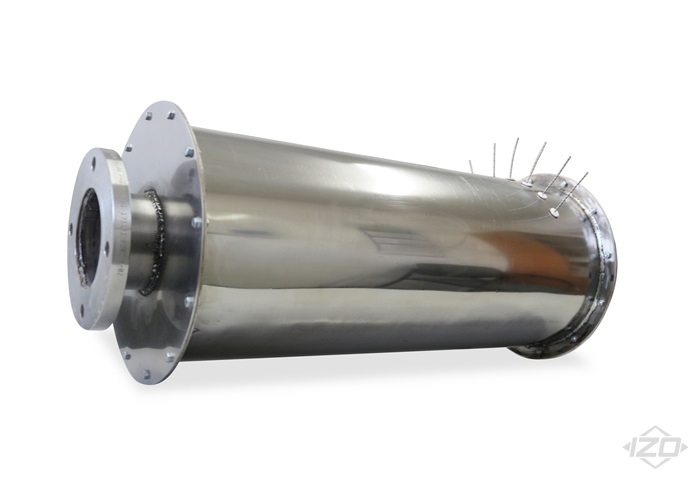

- podgrzewanie gazów obojętnych w instalacjach laboratoryjnych i przemysłowych.
Zalety:
- wyjątkowa trwałość i niezawodności,
- przystosowane do pracy ciągłej 24/7,
- możliwość pełnej recyrkulacji powietrza (praca w obiegu z odzyskiem ciepła),
- komora grzewcza, grzałki i kołnierze przyłączeniowe wykonywane z wysokogatunkowej stali nierdzewnej,
- energooszczęna dzięki doskonałej izolacji termicznej,
- dwa zabezpieczenia termiczne w standardzie,
- szeroki asortyment standardowych produktów od 9 do 120kW i temperaturze pracy 200°C i 400°C,
- modułowość umożliwiająca wykorzystanie standardowych nagrzewnic do niestandardowych aplikacji oraz ich późniejsze modyfikacje,
- możliwość łączenia nagrzewnic w szereg (maksymalnie 3 szt.) w celu uzyskania wyższej mocy,
- na życzenie podział sekcji zasilania na większą ilość stref,
- możliwość wykonania nagrzewnic według indywidualnego projektu, dopasowanego do potrzeb Klienta w tym nagrzenice do 600, 750 i 900°C,

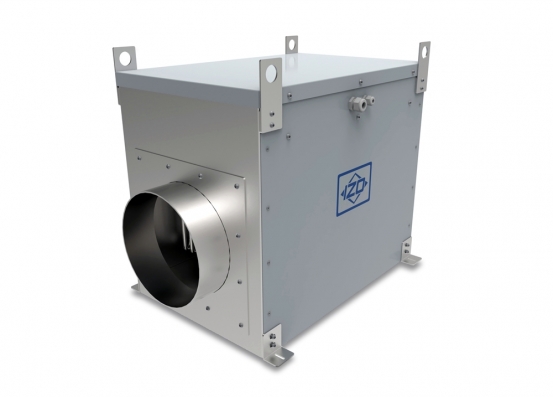

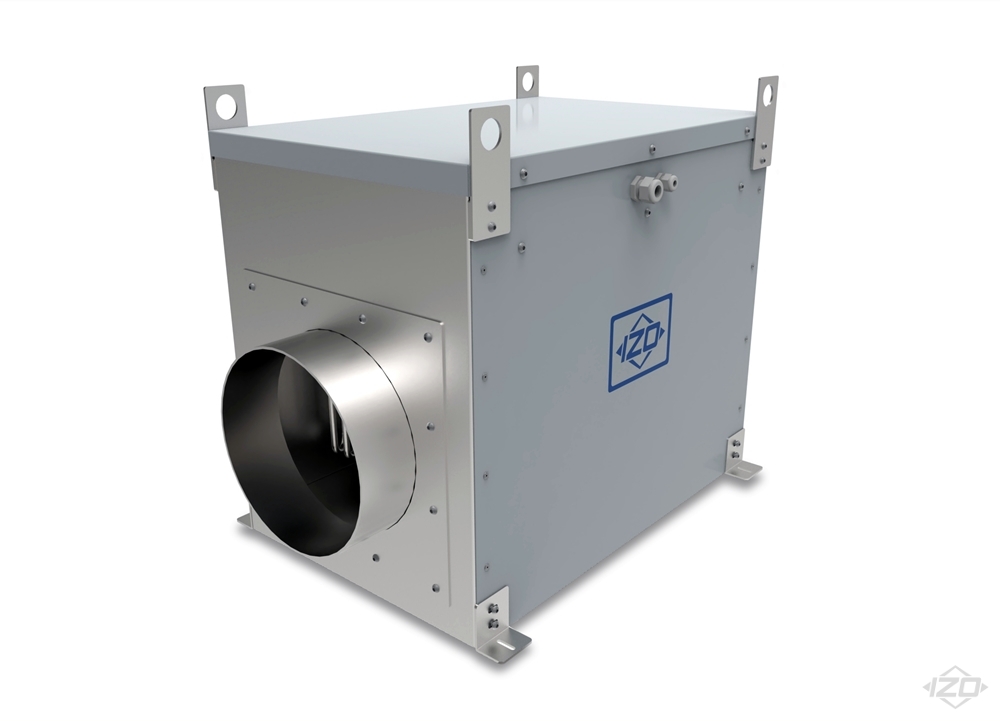

- opcjonalne wykonanie gotowego zestawu ze sterowaniem i wentylatorem na wspólnej ramie lub w obudowie.
Cechy:
- solidna konstrukcja z profilowanych blach stalowych,
- obudowa zewnętrzna malowana trwałymi farbami poliuretanowymi (na życzenie w całości ze stali kwasoodpornej),
- wysokiej jakości izolacja termiczna grubości 75mm o niskim współczynniku przewodnictwa cieplnego,
- komora grzejna oraz grzałki wykonane z wysokogatunkowej stali nierdzewnej AISI304,
- szczelna konstrukcja komory grzewczej umożliwia pracę przy wysokim sprężu wentylatora,
- zabezpieczenia termiczne I i II stopnia (manualny reset), możliwość zastosowania czujników PT100 lub termopar K,
- listwy zaciskowe umieszczone pod pokrywą rewizyjną, dławnice kablowe w ilości zgodnej z ilością sekcji zasilających,
- uchwyty montażowe w zestawie,
- standaryzowany rozstaw otworów do montażu akcesoriów przyłączeniowych (rur, kołnierzy, łączników).
Zakres dostawy może obejmować:
- samą nagrzewnicę powietrza,
- zestaw kołnierzy przyłączeniowych (standardowych lub według indywidualnego projektu),
- układ zasilająco-sterujący,
- konstrukcje wsporcze (ramy),
- wentylatory standardowe oraz wysokotemperaturowe do recyrkulacji,
- preizolowane rury elastyczne do transportu powietrza o temperaturze do 200/400/600°C.
- zabudowy nagrzewnic oraz wentylatorów i szaf sterowniczych w obudowy, również mobilne.

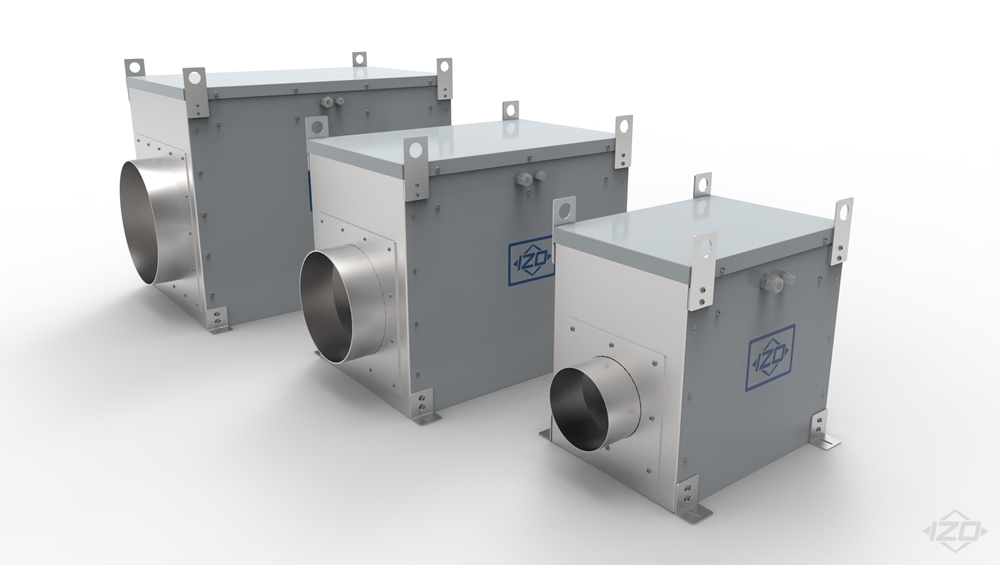

Oferta standardowych nagrzewnic do pracy w wysokich temperaturach.
| Symbol nagrzewnicy | Temp. max | Moc | Sekcje grzejne | Wymiary (WxDxH) |
|---|---|---|---|---|
| SERIA 150 Minimalny przepływ powietrza: 200 Nm3/h | ||||
|
AIR.HTR.150-9-200 AIR.HTR.150-9-400 |
200°C 400°C |
9 kW | 2x 4,5kW | 320x460x440mm |
|
AIR.HTR.150-13,5-200 AIR.HTR.150-13,5-400 |
200°C 400°C |
13,5 kW | 3x 4,5kW | 320x640x440mm |
|
AIR.HTR.150-18-200 AIR.HTR.150-18-400 |
200°C 400°C |
18 kW | 4x 4,5kW | 320x810x440mm |
|
AIR.HTR.150-22,5-200* AIR.HTR.150-22,5-400* |
200°C 400°C |
22,5 kW | 5x 4,5kW | 320x980x440mm |
| SERIA 250 Minimalny przepływ powietrza: 500 Nm3/h | ||||
|
AIR.HTR.250-21-200 AIR.HTR.250-21-400 |
200°C 400°C |
21 kW | 2x 10,5kW | 420x460x540mm |
|
AIR.HTR.250-31,5-200 AIR.HTR.250-31,5-400 |
200°C 400°C |
31,5 kW | 3x 10,5kW | 420x640x540mm |
|
AIR.HTR.250-42-200 AIR.HTR.250-42-400 |
200°C 400°C |
42 kW | 4x 10,5kW | 420x810x540mm |
|
AIR.HTR.250-52,5-200* AIR.HTR.250-52,5-400* |
200°C 400°C |
52,5 kW | 5x 10,5kW | 420x980x540mm |
| SERIA 350 Minimalny przepływ powietrza: 900 Nm3/h | ||||
|
AIR.HTR.350-48-200
AIR.HTR.350-48-400
|
200°C 400°C |
48 kW | 2x 24kW | 520x460x640mm |
|
AIR.HTR.350-72-200 AIR.HTR.350-72-400 |
200°C 400°C |
72 kW | 3x 24kW | 520x640x640mm |
|
AIR.HTR.350-96-200 AIR.HTR.350-96-400 |
200°C 400°C |
96 kW | 4x 24kW | 520x810x640mm |
|
AIR.HTR.350-120-200* AIR.HTR.350-120-400* |
200°C 400°C |
120 kW | 5x 24kW | 520x980x640mm |
 |

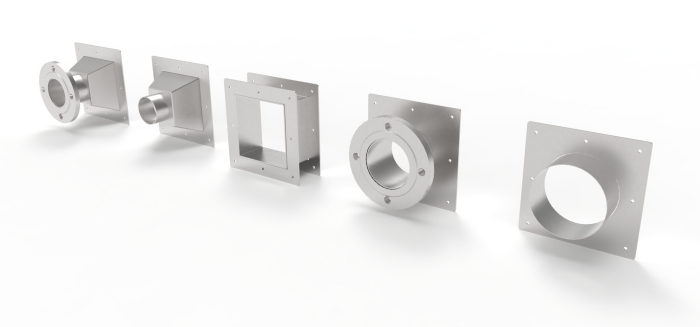

Do nagrzewnic oferujemy akcesoria przyłączeniowe umożliwiające łatwą integrację nagrzewnicy z pozostałą częścią instalacji.
| Akcesoria | SERIA 150 | SERIA 250 | SERIA 350 |
Króciec z rurą prostą (L=80mm) |
Ø 150mm Ø 125mm |
Ø 250mm Ø 200mm |
Ø 350mm Ø 300mm |

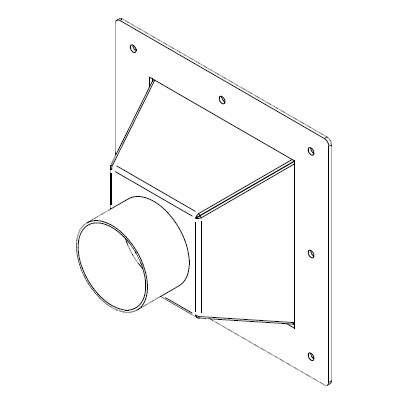

Króciec z redukcją i rurą |
Ø 100mm Ø 80mm |
Ø 150mm Ø 125mm |
Ø 250mm Ø 200mm |

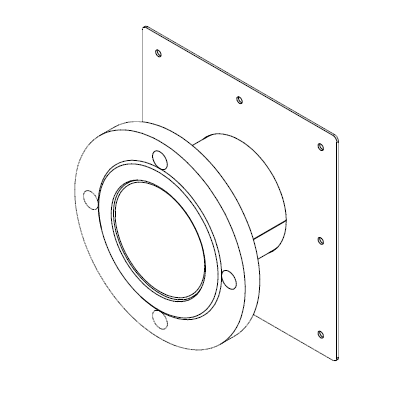

Króciec z rurą i kołnierzem DN |
DN 150 DN 125 |
DN 250 DN 200 |
DN 350 DN 300 |

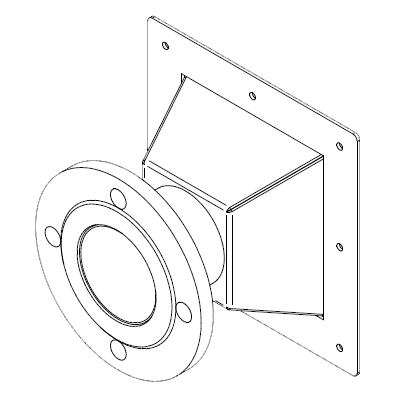

Króciec z redukcją i kołnierzem DN |
DN 100 DN 80 |
DN 150 DN 125 |
DN 250 DN 200 |

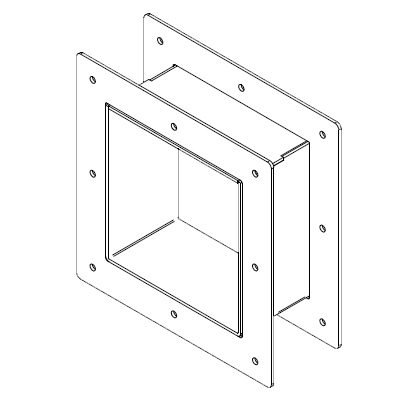

Łącznik nagrzewnic  |
160x160mm | 260x260mm | 360x360mm |
| Inne (kwadrat/koło na wymiar) | Na zamówienie | Na zamówienie | Na zamówienie |
 |
Uwagi:
* Wykonania specjalne

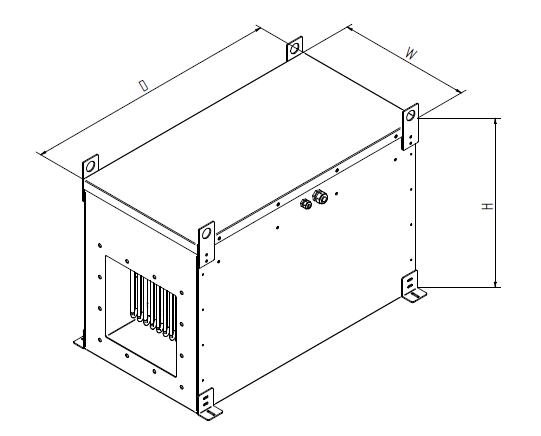

Wymiar zewnętrzny podawany jest bez kołnierzy przyłączeniowych, uchwytów transportowych i montażowych.
Wyższe moce uzyskiwane są poprzez łączenie nagrzewnic (maksymalnie 3 sztuki w szeregu) lub równoległej pracy kilku nitek nagrzewnic.
Standardowo układ grzewczy łączony jest w jedną sekcję zasilającą. Na życzenie istnieje możliwość podziału na większą ilość sekcji.

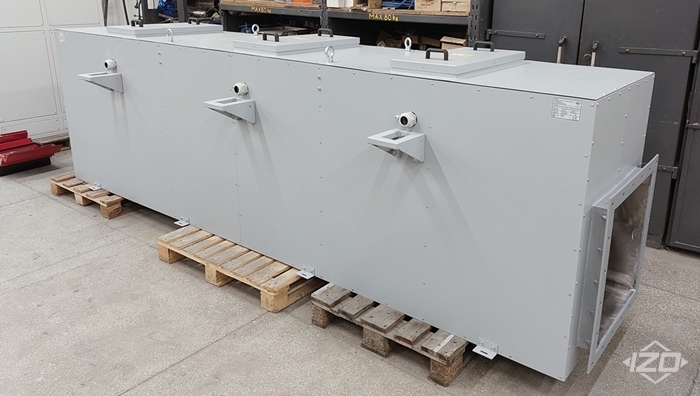

Istnieje możliwość wykonania nagrzewnic według indywidualnego projektu o mocy do 500kW w jednym module raz wersji do wyższych temperatur.
Wszystkie nagrzewnice przeznaczone są do pogrzewania powietrza lub gazów obojętnych o niskim stopniu zanieczyszczenia. Nagrzewnice nie są przeznaczone do podgrzewania gazów i par mogących tworzyć mieszaniny wybuchowe.
W celu prawidłowego doboru i wyceny nagrzewnicy potrzebne są następujące informacje:
- przeznaczenie (krótki opis aplikacji),
- maksymalna temperatura na wylocie z nagrzewnicy,
- maksymalna temperatura na wlocie do nagrzewnicy (w przypadku recyrkulacji),
- przepływ powietrza (m3/h lub przekrój + prędkość),
- moc nagrzewnicy (może zostać obliczona przez nas na podstawie powyższych danych),
- środkowisko pracy (zanieczyszczenie, duża wilgotność itp),
- miejsce zabudowy (wewnątrz budynków ogrzewanych/nieogrzewanych, na zewnątrz),
- ciśnienie pracy (spręż),
- wymagania dotyczące podziału na sekcje grzewcze (jeśli sprecyzowane),
- oczekiwana geometria (jeśli sprecyzowna),
- wymagany stopień ochrony (jeśli inny niż IP20),
- wymagania dotyczące układu sterowania (jeśli jest wymagany),
- oczekiwane wyposażenie w wentylator nisko lub wysokotemperaturowy, ramy, obudowy.
