Wanny hartownicze
Uzupełnieniem oferty pieców do obróbki cieplnej stali są wanny hartownicze. Produkujemy zarówno proste pojemniki hartownicze jaki i rozbudowane stanowiska do oziębiania. Dobór odpowiedniej wanny zawsze wymaga ustalenia warunków jej eksploatacji, co pozwala na późniejszą bezpieczną i bezproblemową obsługę. Zapewniamy zgodność dostarczonych urządzeń z aktualnymi przepisami, co jest szczególnie ważne podczas ew. kontroli służb PIP/Sanepid.
Oferujemy wanny przeznaczone do pracy ze środkami oziębiającymi:
Właściwości i wyposażenie (zakres zależny od wersji urządzenia):
- oleje hartownicze (niskotemperaturowe),
- wodne roztwory polimerów,
- woda.
Właściwości i wyposażenie (zakres zależny od wersji urządzenia):
- zgodność z obowiązującymi przepisami,
- solidna rama z profili stalowych,
- spawany zbiornik ze stali konstrukcyjnej (tylko wanny olejowe) lub nierdzewnej,
- wydajna pompa cyrkulacyjna w wykonaniu nierdzewnym,
- awaryjny zawór spustowy,
- opcjonalna chłodnica powietrzna lub wodny układ chłodzenia,
- obieg chłodzenia zasilany niezależną pompą,
- system filtracji wstępnej lub opcjonalny filtracji dokładnej,
- dedykowany, liniowy system gaśniczy (wszystkie wanny olejowe),
- opcjonalne elementy grzejne do podgrzewania cieczy,
- izolacja termiczna w wersji z podgrzewaniem,

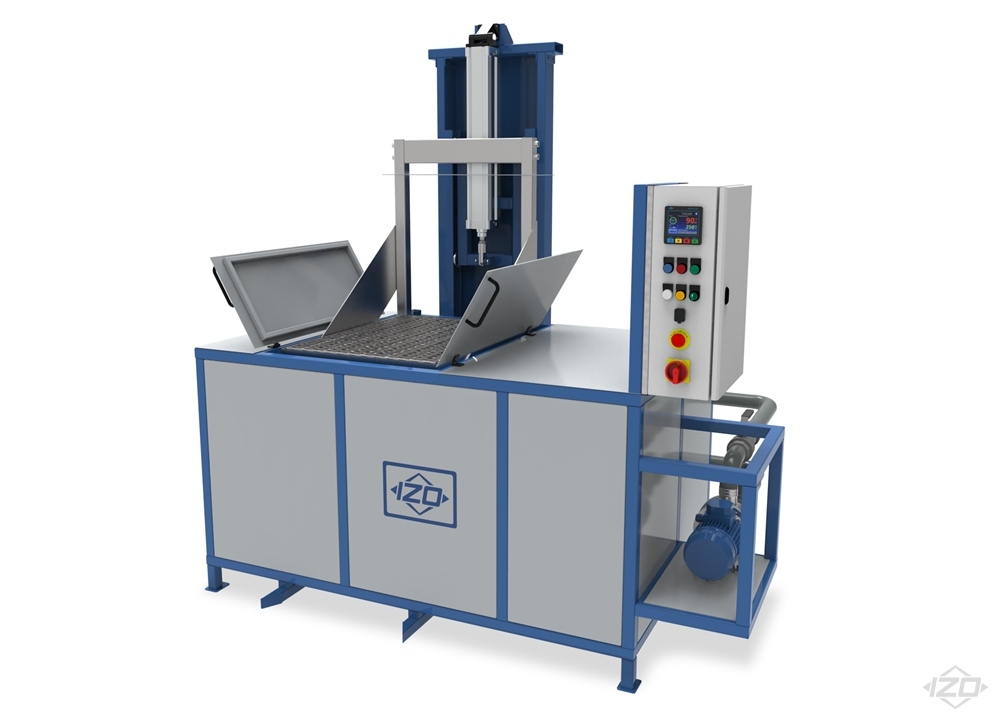

- kosz hartowniczy lub opuszczana winda (ruszt) pneumatycznie,
- zamykana pokrywa,

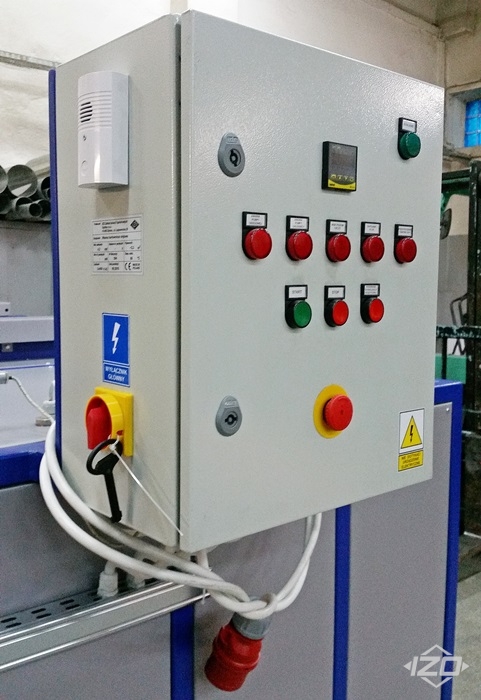

- nowoczesna szafa sterownicza, regulator mikroprocesorowy,
- wyłączniki bezpieczeństwa,
- czujnik poziomu cieczy,
- komplet wymaganych prawnie zabezpieczeń elektrycznych,
- dokumentacja DTR, instrukcja obsługi PL, deklaracja zgodności, znak CE i gwarancja.
Podstawowy asortyment wanien hartowniczych:
Możliwe jest wykonanie wanny wg indywidualnych wytycznych, zarówno pod względem wymiarów, szczegółów konstrukcji i wyposażenia. Wykonujemy wanny nietypowe przeznaczone nie tylko do hartowania, ale także do podgrzewania płynów i impregnacji detali.
|
Przestrzeń robocza |
Pojemność brutto |
Maks. wsad |
Maks. wsad |
|
300x500x400mm |
200 l |
20kg |
30kg |
|
500x700x450mm |
400 l |
40kg |
60kg |
|
600x1000x500mm |
750 l |
75kg |
100kg |
Na indywidualne zamówienie wykonujemy także wanny o innych wymiarach i pojemnościach. Maksymalna pojemność produkowanych wanien hartowniczych to 2,5m3 dla wanien olejowych oraz 15m3 dla wanien wodnych i polimerowych.
Standardowe i opcjonalne wyposażenie wanien hartowniczych:
Wanny olejowe (QB-O)
| Cecha/funkcja: | Standard | Opcje |
| Zbiornik spawany | Stal konstrukcyjna | Stal nierdzewna |
| Rama spawana | Stal konstrukcyjna | Stal nierdzewna |
| Obieg oleju | Wymuszony z regulacją | - |
| Podgrzewanie oleju | Brak | Grzałki + izolacja + sterowanie |
| Chłodzenie oleju | Brak | Chłodnica powietrza lub wodna + sterowanie |
| Transport wsadu | Kosz wyjmowany ręcznie | Winda pneumatyczna, kratownica na dnie |
| System gaśniczy | Liniowy CO2 | - |
| Filtracja oleju | Wstępa (cz.stałe >5mm) | Filtracja dokładna |
| Czujnik poziomu oleju | Elektroniczny z alarmem | - |
| Wskaźnik temperatury | Elektroniczny z alarmem | - |
| Wentylacja | Brak | Okap, odciąg |
Wanny wodne (QB-W) i polimerowe (QB-P)
| Cecha/funkcja: | Standard | Opcje |
| Zbiornik spawany | Stal nierdzewna | - |
| Rama spawana | Stal konstrukcyjna | Stal nierdzewna |
| Obieg wody | Wymuszony z regulacją | - |
| Podgrzewanie wody | Brak | Grzałki + izolacja + sterowanie |
| Chłodzenie wody | Brak | Chłodnica powietrzna/wodna, przelewowe |
| Transport wsadu | Kosz wyjmowany ręcznie | Winda pneumatyczna, kratownica na dnie |
| Filtracja wody | Wstępa (cz.stałe >5mm) | Filtracja dokładna |
| Czujnik poziomu wody | Elektroniczny z alarmem | - |
| Wskaźnik temperatury | Elektroniczny z alarmem | - |
Możliwe jest wykonanie wanny wg indywidualnych wytycznych, zarówno pod względem wymiarów, szczegółów konstrukcji i wyposażenia. Wykonujemy wanny nietypowe przeznaczone nie tylko do hartowania, ale także do podgrzewania płynów i impregnacji detali.
W celu indywidualnego doboru wanny do procesu prosimy o przesłanie zapytania z następującymi informacjami:
- rodzaj cieczy oziębiającej: olej, woda, polimer,
- wielkość obszaru roboczego (szerokość x długość x min. głębokość zanurzenia),
-
pojemność wanny lub dane do jej obliczenia:
- maksymalny ciężar jednorazowo hartowanych detali (w kg),
- częstotliwość hartowania (czas pomiędzy kolejnymi załadunkami oraz ich ilość na dobę),
- maksymalna temperatura hartowanych detali,
- dopuszczalny wzrost temperatury cieczy po hartowaniu,
- sposób załaduku: bezpośrednio do zbiornika, w koszu czy na windę pneumatyczną,
- czy wymagany jest układ podgrzewania medium,
- czy wymagany jest układ chłodzenia medium (parametr możemy określić na podstawie częstotliwości hartowania),
- sposób posadowienia: na poziomie hali, wpuszczona w posadzkę,

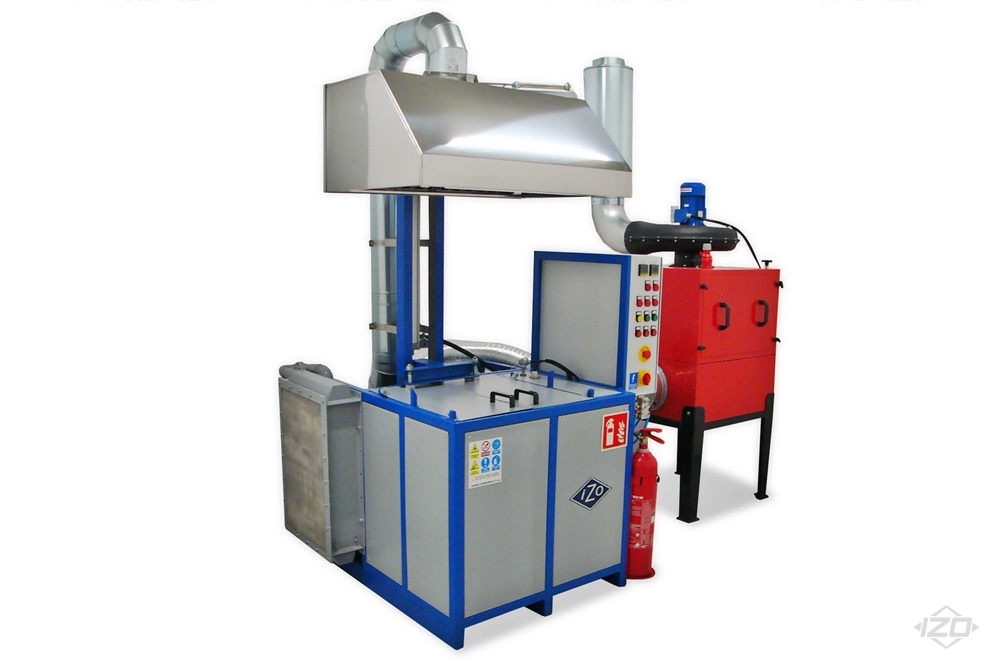

- szczególne wymagania dla układu wentylacji (okap, odciąg).
